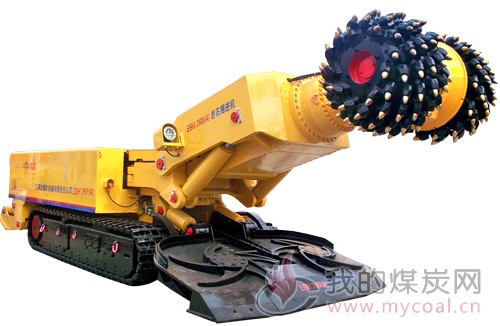

怀化EBZ230悬臂式掘进机价格实惠,230隧道掘进机

怀化EBZ230悬臂式掘进机价格实惠,230隧道掘进机
关键词
定西租赁EBZ230悬臂式掘进机,廊坊供应EBZ230悬臂式掘进机,张家界EBZ230悬臂式掘进机,长治出租EBZ230悬臂式掘进机
面向地区
全国
ntextmenu="return false" unselectable="on">

EBZ230掘进机整机参数
型 号:EBZ230
机体总长 (m):10.44
机身高度 (m):1.72
铲板总宽 (m):3.2(标配)/3.6m(选配)
履带外宽 (m):2.59
机体总重 (t):72(加二运78吨)
截割宽度 (m):5.67
截割高度 (m): 4.46
截割面积 (m2):25
小转弯半径(m):6.5
爬坡能力 (°):±18
截割头卧底量(mm):250
铲板卧底量 (mm):260
铲板抬升量 (mm):380
龙门高度 (mm):400
地 隙 (mm):310
装载能力 (m3/h):258
运输能力 (m3/h):360
截割硬强度 (MPa):≤85(经济截割硬度),≤100(节理发育)
接地比压 (MPa): 0.17
系统压力 (MPa):25
总功率 (kW):368(二运11kW,备除尘37)
截割电机功率 (kW):230
油泵电机功率 kW):90
供电电压:AC1140V-50Hz

EBZ230掘进机液压部参数
液压泵(双联变量泵)V30D160RDN-2+V30D160RDN-1
液压马达排量(ml/r):行 走 160
一 运 600
铲 板 1400
水系统 402台
2台
2台
1台
油箱容量 (L):600
锚杆机接口1个(备用口1个)
EBZ230掘进机水系统参数
水 量 (l/min):150
喷雾水压 (MPa):外≥1.5、内8.0
喷雾泵、马达LYE50-140
EBZ230悬臂式掘进机主要部件外形尺寸
序号名 称数量外形尺寸(长x宽x高)重量(t)
1截 割 部14.41×1.34×0.9810.36
2主铲板12.982×1.4×0.9063.07
3侧铲板21.954×0.916×0.572(3.2米)
1.954×1.116×0.572(3.6米)0.76
0.93
4前溜槽14.05×0.79×0.621.512
5后溜槽12.14×0.79×0.620.792
6本体部(不含盖板、销轴)13.735×1.81×1.55710.286
7本体架(大不可拆卸件)13.265×1.39×1.4077.034
8行走部23.84×0.84×0.756.62
9后支承横梁11.534×2.5×1.2763.266
EBZ230掘进机性能特点
1、行走部采用力士乐马达与减速机一体机做原动机,马达配有制动阀,马达接头有保护罩,减速机内置一体式制动器。整体铸造履带板,标配机型支重形式为支重轮式(滑动摩擦式可选)。
履带涨紧机构是由涨紧轮组和涨紧油缸组成,履带的松紧程度是靠涨紧油缸推动涨紧轮组来调节的。涨紧油缸为单作用形式,涨紧轮伸出后靠卡板锁定。涨紧油缸、卡板均在履带外侧安装,方便实用,并均配有盖板以保证外形的美观。行走驱动轮为单齿式.
EBZ230掘进机截割部:
EBZ230掘进机截割部由截割头、伸缩部、截割减速机、截割电机组成。
EBZ230掘进机截割头为圆锥台形,在其圆周螺旋分布43把截齿。截割头通过花键套和2个M30的高强度螺栓与截割头轴相联,使主轴带动截割头旋转。截割电机为单速水冷电机,有1种转数,它与截割减速机通过定位销和30个M24的高强度螺栓相连接。
EBZ230掘进机铲板部:
EBZ230掘进机铲板部是由主铲板、侧铲板、铲板驱动装置、从动轮装置等组成。通过两个低速大扭矩马达直接驱动弧形五齿星轮,截割落料通过铲板装载到运输机。
EBZ230掘进机铲板宽度有(标配)3.2m和(选配)3.6m二种,主铲板、侧铲板用高强度螺栓连结,紧固力矩1200N/m,铲板在油缸作用下可向上抬起380mm,向下卧底260mm。
EBZ230掘进机铲板驱动装置是由二个控制阀分别控制左右液压马达,驱动弧形五齿星轮,并能够获得均衡的流量,确保星轮在平稳一致的条件下工作,提高工作效率,降低故障率。
