什么是对角式通风系统
按进、回风井走向和位置可将矿井通风系统分为如下2种类型：
(1)两翼对角式——进风井大致位于井田走向的中央，出风井位于沿浅部走向的两翼附近(沿倾斜方向的浅部)，如图2-3所示;如果只有—个回风井，且进、回风分别位于井田的两翼称为单翼对角式。

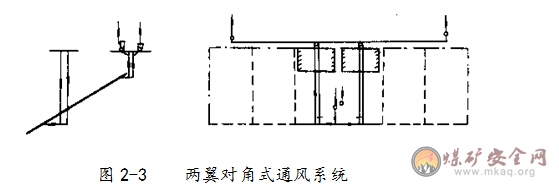

.图2-3两翼对角式通风系统
这种通风系统适用于走向长度较大(一般超过4km)，井型较大，煤层上部距地表较浅，瓦斯和自然发火较严重的矿井。
(2)分区对角式——进风井大致位于井田走向的中央，每个采区各有一个出风井，无总回风巷。如图2-4所示：

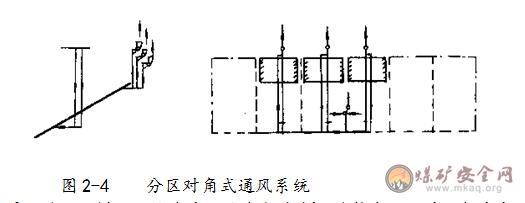

图2-4分区对角式通风系统
这种通风系统适用于煤层距地表浅，地表起伏(高低)较大，无法开掘浅部总回风道的矿井。
