DIY：高亮LED手电筒，原理简单非常实用自制高亮LED手电筒，从工作原理、电路图、焊接稳流芯片和LED到充电，一览全过程。利用电子工程师手中的废料，轻松制作一个独一无二的高亮LED手电筒，顺便复习一下LED手电筒的电路知识吧，很亮哦!
1 自制LED手电筒工作原理
7135IC的厂家提供的电路

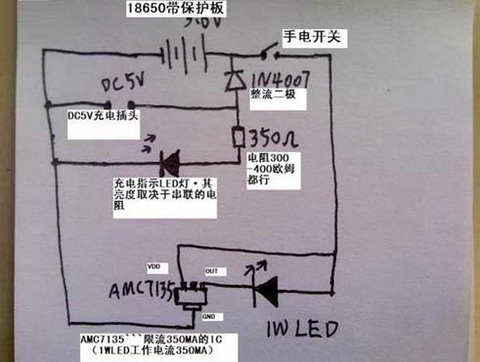

电路图
2 接线
3 安装蓄电池
充电插座的正极焊上二极管，然后套上热收缩管绝缘。电池正极线接在二极管的输出端，另一条线接充电插座正极线。
在充电插座的正极输出线接上一颗350欧姆的电阻，套上热缩管，把LED用胶水贴在开关的指示灯孔(开关内部是带指示灯的，把开关原来的指示灯拆掉，把这个装上去就可。充电时候透过开关的半透明红色外壳可以看到这颗LED的亮光)。电阻的另一脚接上LED指示灯的正极，套好热缩管。现在全部线都接好了，把充电插座伸出之前打好的充电孔用AB胶固定。最后就是在开关上涂上AB胶，按进不锈钢管等待胶水固化。
这种开关自带指示灯，它的功能是打开开关这个灯就会亮，但是我们作为一只手电筒是不需要的，所以就把另一个回路上的充电指示灯接到原来开关带灯的位置上了。
4 测试
2米距离照在墙上，呈现比较圆比较亮的光斑，就大功告成啦！
