汽车线束是汽车电路的网络主体，是汽车电路存在的载体。汽 车线束是车辆电器元件工作的桥梁和纽带，是车辆的电力和信 号传输分配的神经系统。高压线束可以根据不同的电压等级配 置于电动汽车内部及外部线束连接。主要应用配电盒内部线束 信号分配，高效优质地传输电能，屏蔽外界信号干扰。高压连接系统由高压线束和连接器构成。DC/DC、水暖PTC 充电机、风暖PTC、直流充电口、动力电机、高压线束、维修开关、逆变器、动力电池、高压箱、电动空调、交流充电口等都需要用到连接器；高压线束是新能源汽车高压系统的神经网络，非常重要。

　　高压线束的组成（A）：

　　1.  连接器---------Connector

　　2.  端子------------Terminal

　　3. 电线------------Cable

　　4. 定位扎带---------Clip

　　5. 覆盖物

　　胶带------------Tape；

　　热缩管---------Heat Tube；

　　波纹管---------Corrugate Tube

　　6. 密封件

　　密封塞---------Seal；

　　堵头------------Plug

　　7. 电测标签------Label

　　8. 其他

　　高压线束的组成（B）：

　　高压线束材料：高压导线，又称高压线缆。

　　1、按电压等级：600V，1000V，1500V，3000V；

　　2、按温度等级：125℃、150℃、180℃、200℃；

　　3、按绝缘属性：热塑性绝缘和热固性绝缘；

　　4、按屏蔽型式：屏蔽型和非屏蔽电缆；

　　5、按绝缘芯数：多芯和单芯电缆；

　　6、电缆平方数：1.25、2、2.5、3、4、5、10、16、25、35、50、70、95、120等。

　　见下图：

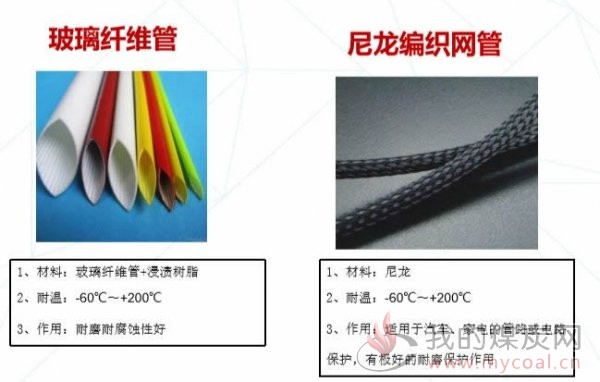

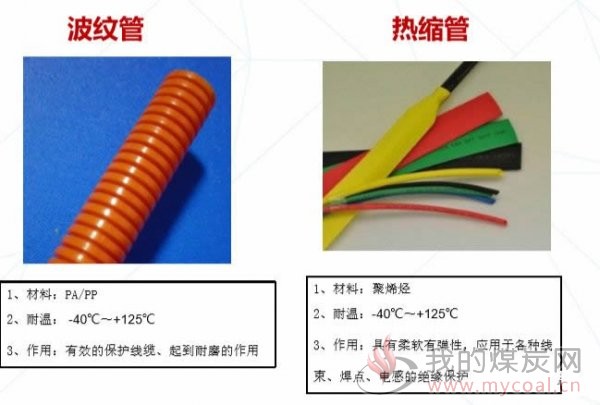

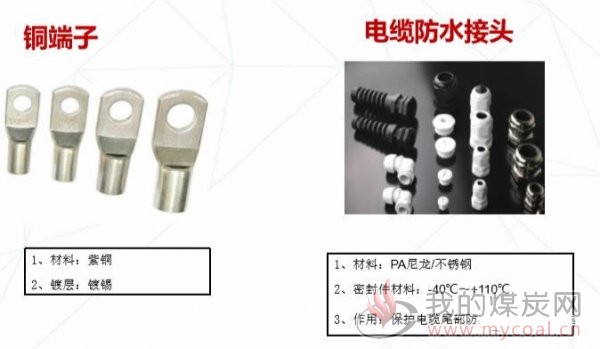

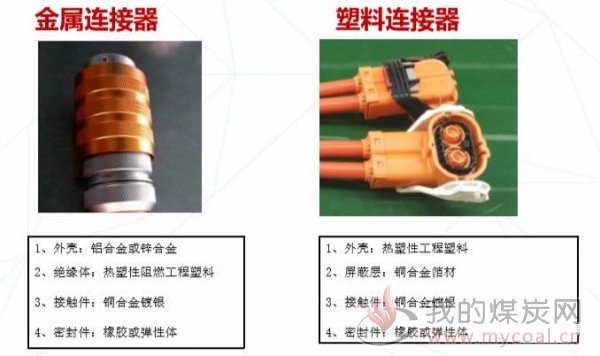

　　高压线束材料
